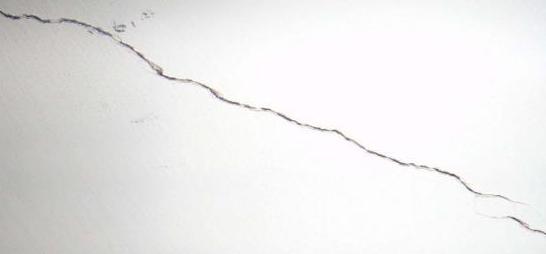

屋面刚性防水层裂缝漏水是一个较为普遍的问题。刚性防水屋面通常由普通细石混凝土、补偿收缩混凝土或块体刚性材料等构成防水层，虽具有施工方便、结构简单、材料来源广泛、价格便宜等优点，但由于多种原因，部分工程不同程度地存在裂缝和渗漏等质量通病。

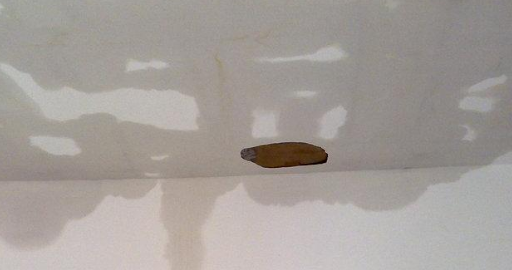

这些质量问题不仅直接影响房屋的使用功能，如导致室内潮湿、损坏装修等，还对整个建筑物的耐久性和坚固性产生不良影响。长期的裂缝漏水可能使混凝土内部结构受损，降低其强度和稳定性。在严寒地区，由温度位移引起的防水层开裂和渗漏较为常见。大气温度变化、太阳辐射热的改变会引起屋面热胀冷缩，产生温度应力，若温度分割缝设置不合理，就不能有效消除温度应力，使刚性防水屋面产生温度裂缝，进而在雨、雪作用下发生渗漏。

此外，基础不均匀沉降和挠度差、受荷载作用使屋面板变形、混凝土内部水分蒸发等因素，也会导致防水层开裂渗漏。施工质量不好同样是重要原因，如混凝土振捣不密实、收光压光不好、养护不当、气温不适宜施工、找坡不正确、细部构造处理不符合规范要求以及不重视屋面嵌缝等，都可能引发屋面裂缝和渗漏。总之，屋面刚性防水层裂缝漏水问题亟待解决，以保障房屋的正常使用和建筑的长期稳定。

二、裂缝漏水原因之深入剖析

（一）结构因素

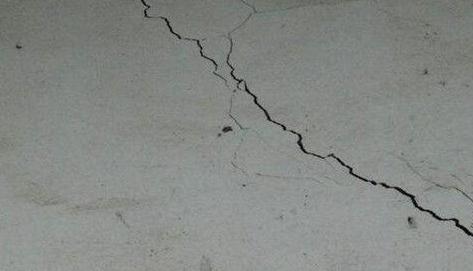

结构原因引起的裂缝主要出现在屋面板拼缝上，一般宽度较大，并穿过防水层上下贯通。主要原因包括基层变动、基础沉降、结构支座的角度等。例如，在一些建筑工程中，由于地质条件不稳定或者施工过程中的不规范操作，可能导致基础沉降不均匀，从而使屋面板拼缝处产生裂缝。这种裂缝不仅影响屋面的美观，还会破坏防水层的完整性，使雨水能够轻易地渗透到屋面内部。

（二）温差效应

大气温度、气候及外部环境变化会使屋面热胀冷缩，产生温度应力。当温度分格缝未设或设置不合理时，就不能有效消除温度应力带来的影响，使刚性防水屋面产生温度裂缝。由细石混凝土构成的屋面防水层，其厚度较大（一般大于 40mm），水泥的水化放热和混凝土内部的蓄热将在较长时间内存在（一般为 30～60d），这样就与周围环境温度出现温差效应，使混凝土产生温差裂缝，引起屋面渗漏。据统计，约有 30% 的刚性防水屋面裂缝是由温差效应引起的。

（三）其他因素

1. 基础不均匀沉降和挠度差会引起接缝变形位移，导致防水层开裂渗漏。当建筑物的基础不均匀沉降时，屋面板会受到不同程度的拉伸或压缩，从而在接缝处产生裂缝。
2. 受荷载作用使屋面板发生挠曲等变形，造成接缝发生位移导致防水层发生开裂和渗漏。例如，在屋面放置重物或者受到风力等外力作用时，屋面板可能会发生变形，进而影响防水层的稳定性。
3. 混凝土内部吸附水或游离水分的蒸发，使混凝土引起物理方面的干湿变形位移，导致防水层开裂和渗漏。当混凝土配合设计比例不当时，水灰比过大，多余的水在混凝土硬化过程中逐渐蒸发，形成许多空隙和相互连贯的毛细管网，成为屋面的渗水通道。
4. 刚性屋面长期暴露于大气中，在长时间的日晒雨淋作用下，混凝土面面层会发生碳化现象，导致防水层起壳、起砂，引起渗漏。

（四）施工问题

1. 施工时混凝土振捣不密实，会降低混凝土结构的密实性和防水抗渗能力，导致屋面渗漏。同时，厚薄控制不均、表面收光不好、养护不良等问题也会影响密实性和强度，导致板块开裂渗漏。
2. 混凝土的水灰比不当也是一个重要问题。一般要求控制在 0.55 以下，但施工时为了方便随意加水，扩大了水灰比，降低了混凝土的强度和密实性，增大了混凝土的干缩值及干缩裂缝，同时防水层抗渗性降低，容易风化和碳化，影响了耐久性。

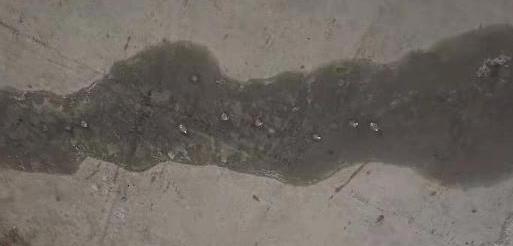

3. 防水层未按设计要求找坡或找坡不正确，会造成局部积水，在积水部位容易渗漏。此外，变形缝防水构造、伸出屋面管道防水构造、泛水构造、分割缝防水构造、水落口防水等屋面细部构造处理不符合规范要求，以及不重视屋面嵌缝等问题，都可能引发屋面裂缝和渗漏。

三、防治措施之有效应对

（一）合理选择构造类型

在选择刚性防水设计方案时，应根据屋面防水设施要求、地区条件和建筑特点等因素确定构造类型。一般在非松散材料保温层上和屋面温差较大的地区，可选择普通细石混凝土作防水层；在结构变化较大的基层上，应采用补偿收缩混凝土作防水层。这样可以更好地适应不同的环境条件，减少裂缝的产生。

（二）严格交接处密封处理

刚性防水层与上墙、女儿墙以及突出屋面结构的交接处均应严格按要求预留凹槽（30mm），并作柔性密封处理。在屋面平面与立面的交接部位留出缝隙凹槽，并仔细处理，防止刚性防水层因温度变形、体积膨胀时将女儿墙推裂而使破坏部分产生裂缝，引起渗漏。例如，可以采用高聚物改性沥青防水涂料或合成高分子防水涂料进行贴缝维修，涂膜防水层宜加铺胎体增强材料，贴缝防水层宽度不应小于 350mm，其厚度为：高聚物改性沥青防水涂料不应小于 3mm；合成高分子防水涂料不应小于 2mm。沿缝设置宽度不应小于 100mm 的隔离层，贴缝防水涂料周边与防水层混凝土的有效粘结宽度不应小于 100mm。

（三）设置隔离层

普通细石混凝土防水层及补偿收缩混凝土作防水层，与基层之间要严格做好隔离层，选好隔离层材料使防水层与结构层完全脱离，最大程度的避免结构层与防水层之间因温差、干湿、荷载、沉降变形而相互牵连，使防水层被结构层变形拉裂。隔离层可采用干铺无纺布、塑料薄膜或者强度等级较高的砂浆等材料。

（四）确保施工规范

1. 混凝土防水层在施工前应严格按照设计要求进行找坡，对坡度不符合要求的部分要认真进行处理，达到设计要求之后方可进行防水层施工。
2. 普通细石混凝土防水层应采用普通硅酸盐水泥，粗骨料的最大粒径不应大于防水层厚度的 1／3，细骨料采用中砂或粗砂，混凝土防水层中宜参加减水剂、防水剂等外加剂，以提高其防水、抗渗性能，外加剂计量要准确、投料顺序要得当，并一定要搅拌均匀；补偿收缩混凝土做防水层时应严格按要求渗入微膨胀剂，并认真计算渗入量，不得偷工减料。
3. 钢筋网片要保证位置的正确性并且必须在分格缝处断开，钢筋的保护层厚度不应小于 10mm，钢丝必须调直。混凝土浇筑应按照由远而近，先高后低的原则进行，在每个分格内，混凝土应连续浇筑，不得留施工缝，振捣或碾压泛浆后，用木抹子拍实抹平。待混凝土收水初凝后，大约 10h 左右，起出木条，避免破坏分格缝，用铁抹子进行第一次抹压，混凝土终凝前进行第二次抹压，使混凝土表面平整、光滑、无抹痕。
4. 细石混凝土终凝后（12~24h）应养护，养护时间不应少于 14d。养护初期禁止上人。养护方法可采用洒水湿润，也可采用喷涂养护剂、覆盖塑料薄膜或锯末等方法，必须保证细石混凝土处于充分的湿润状态。
5. 总之，通过以上防治措施，可以有效地减少屋面刚性防水层裂缝漏水的问题，提高屋面的防水性能，保障建筑物的使用安全和耐久性。

屋面刚性防水层裂缝漏水问题是建筑领域中一个不容忽视的难题。它不仅影响着建筑物的外观和使用功能，更对建筑的结构安全和耐久性构成潜在威胁。

在实际工程中，我们必须高度重视这一问题，从设计、材料选择、施工等各个环节严格把控。在设计阶段，应根据具体的屋面防水设施要求、地区条件和建筑特点，合理选择刚性防水构造类型，确保温度分格缝的设置科学合理，同时对女儿墙、泛水处等易渗漏部位进行精心设计。在材料选择方面，要确保混凝土、密封材料等的质量，严格控制水灰比，选用含泥量低的砂石骨料，提高混凝土的密实性和收缩率。在施工过程中，施工人员应严格按照操作规程进行作业，保证混凝土振捣密实、收光压光良好、养护得当，正确设置钢筋位置，严格按照设计要求找坡，规范处理屋面细部构造，重视屋面嵌缝工序。

展望未来，随着建筑技术的不断进步和新材料的不断涌现，我们有理由相信，屋面刚性防水层裂缝漏水问题将得到更好的解决。例如，新型的防水材料和密封材料的研发，将为提高屋面防水性能提供更多的选择；智能化的施工设备和监测技术的应用，将有助于提高施工质量和效率，及时发现和处理潜在的裂缝漏水问题。同时，加强对施工人员的培训和管理，提高他们的专业素质和质量意识，也是确保屋面刚性防水工程质量的重要保障。

总之，只有通过各方的共同努力，不断探索和创新，才能有效地防治屋面刚性防水层裂缝漏水问题，提升建筑质量和耐久性，为人们创造更加安全、舒适的居住和工作环境。
